Kalibrierung von Strömungs-Messgrößen

Die industrielle Durchflussmessung wird durch Anforderungen an eine konstante Produktqualität sowie an die Sicherheit, die Prozessoptimierung und den Umweltschutz zunehmend bedeutender. Aufgrund der Bandbreite von Durchflussmessgeräten, Messverfahren und Medien ist eine Standardisierung der Messtechnik selten gegeben. Folglich ist auch für die Kalibrierung eine Individuallösung erforderlich.

Von der Prüfstandkonstruktion bis hin zur Softwareentwicklung – hochspezialisierte Experten mit jahrelanger Erfahrung haben das Kalibrierlabor für Strömungs-Messgrößen der Testo Industrial Services mit höchstem Know-how aufgebaut. Die Vielseitigkeit der in der Industrie eingesetzten Durchflussmesser erfordert ein breites Spektrum an Prüfständen und Kalibratoren. Neun eigens konzipierte Flüssigkeits- und Gaskalibratoren garantieren Ihnen eine zügige Kalibrierung unterschiedlicher Durchflusssmengen und Medien. Dabei bieten wir Ihnen neben der Kalibrierung, auch Justage, Programmierung, Linearisierung, Konfiguration mit original Hersteller-Software sowie umfangreiche Testmöglichkeiten für Prototypen an. Zudem sind wir mit unserem offenen Windkanal in der Lage, akkreditierte Kalibrierung für Strömungsgeschwindigkeit durchzuführen.

Außerdem sind wir durch die jahrelange Erfahrung der gesamten Testo-Gruppe auf die Kalibrierung von Testo-Volumenstrommesshauben spezialisiert. Hochgenaue Messmethoden gewährleisten sichere Messwerte bei der Kalibrierung.

Jetzt Angebot anfragen

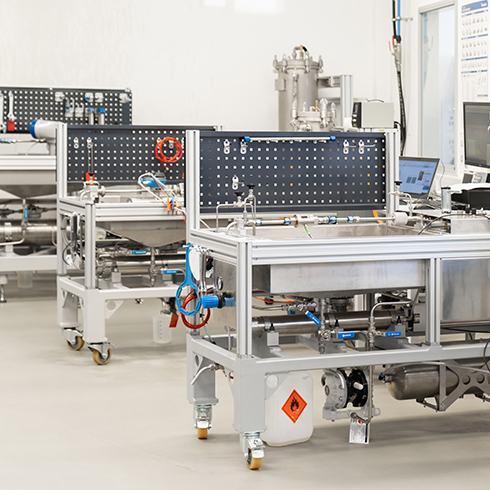

In verschiedensten Branchen bestimmen Durchflussmessungen von Flüssigkeiten unmittelbar den Produktionsbetrieb und die Qualität. Testo Industrial Services verfügt über sechs eigens konzipierte Prüfstände, die eine Kalibrierung von Durchflussmessern für Flüssigkeiten von 0,15 ml/min bis >300m3/h ermöglichen. Dabei können wir Adaptionen bis zu einer Nennweite von DN 100 für die Kalibrierung einsetzen. Auch die Durchführung der Kalibrierungen von Nennweiten oberhalb DN 100 ist nach technischer Klärung möglich.

Um während der Kalibrierung Ihren Prozess nahezu perfekt simulieren zu können, erzeugen wir beispielsweise eine Kalibrierflüssigkeit mit der identischen Viskosität, die Sie auch in Ihrem Prozess vorfinden oder können auch Ihre eigenen Adaptionsmöglichkeiten verwenden. Damit stellen wir sicher, dass die Messergebnisse, welche Sie auf den Kalibrierzertifikaten finden, eins zu eins in Ihren Prozess übernommen werden können. Neben Wasser kann die Kalibrierung daher z. B. auch mit Alkohol oder verschiedenen Ölen erfolgen. Unser hochspezialisiertes Fachpersonal erzeugt die Viskosität Ihrer individuell eingesetzten Flüssigkeit gemäß Ihren Anforderungen von 0,8 mm²/s bis 1.600 mm²/s oder setzt Ihr Prozessfluid in unseren Kalibratoren ein. Zudem bieten wir Ihnen neben der Kalibrierung auch die Durchführung von gegebenenfalls notwendigen Justagen an.

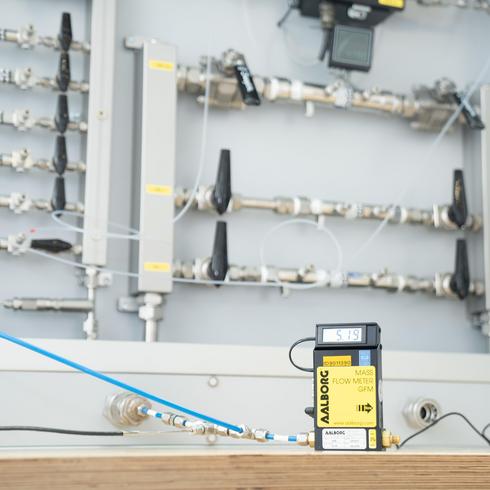

Die Bestimmung von Durchfluss für Luft und Inertgase spielt in vielen Industriebranchen eine entscheidende Rolle und wird oft unmittelbar für qualitätssichernde Maßnahmen eingesetzt. Testo Industrial Services kann Ihre Durchflussmesser für Gase ab ca. 1 ml/min bis 900 m3/h bei einer Messunsicherheit bis zu 0,22 % v. MW kalibrieren. Hierbei können wir optional die in Ihrem Prozess eingesetzte Adaptationen verwenden. Unsere Prüfstände basieren auf der Technik von Laminar Flow Elementen (LFE), kritischen Düsen oder Kolbenverdrängern.

Die unterschiedlichen Verfahren und Konstruktionen unserer Prüfstände ermöglichen unter anderem die Kalibrierungen für Durchflussmesser mit einer starken Druckabhängigkeit. Maximale Eingangsdrücke bis zu 14 bar sind realisierbar. Ebenso ergibt sich die Möglichkeit mit anderen Gasen als Luft zu kalibrieren. Neben der Kalibrierung ist die Durchführung einer gegebenenfalls notwendigen Justage möglich.

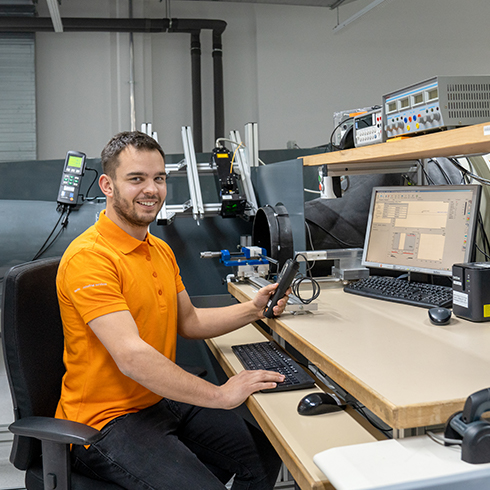

In einem speziell entwickelten Windkanal kalibriert Testo Industrial Services mit der genausten und zuverlässigsten Strömungsmessmethode – der Laser-Doppler-Anemometrie (LDA) – Ihre Strömungsmessgeräte. Diese LDA-Messmethode zeichnet sich durch ihre berührungslose und damit störungsfreie Messung aus, sodass eine hohe Messgenauigkeit der jeweilig gemessenen Strömungsgeschwindigkeit gewährleistet werden kann. Strömungssonden verschiedener Bauarten können in diesem Kanal von 0,1 bis 68 m/s mit einer Messunsicherheit von 0,5% kalibriert werden.

Werden in Unternehmen technische Gase, Flüssigkeiten oder auch Druckluft eingesetzt, so ist eine präzise Verbrauchserfassung mittels verschiedener Volumenstrommessgeräte unerlässlich. Mit unserer jahrelangen Erfahrung im Bereich der Messtechnik durch die Testo-Gruppe kalibrieren wir in einem weiteren eigens konzipierten Windkanal Volumenstrommesshauben, wie das Testo 420, mit bis zu 1800 m3/h.

Wir unterstützen Sie bei Ihren Projekten und setzten uns für Ihre Ziele ein. Hier finden Sie einen Auszug aus den Referenzen unserer erfolgreichen Projekte.

Referenzen

*Aufgrund der Vielfalt an Durchflussmessern ist eine individuelle Bewertung der Machbarkeit von Labor- und Vor-Ort-Kalibrierungen nötig. Unsere Experten beraten Sie gerne!
